Aspectos a tener en cuenta a la hora de elegir un sensor de O2 Rango de PST

En este artículo se ofrece una visión general de la gama de sensores de oxígeno de dióxido de circonio de PST y de los componentes de la interfaz; encontrará información relativa a características importantes como los tipos de carcasa, los tiempos de respuesta, las temperaturas de los gases, los voltajes de los calentadores y las aplicaciones más adecuadas para cada tipo de producto.

Sensores de oxígeno de dióxido de circonio.

Sensores

Hay una serie de cosas a tener en cuenta a la hora de elegir un sensor de oxígeno O2 de dióxido de circonio o una interfaz electrónica;
Todos los sensores de dióxido de circonio de PST tienen una célula de detección idéntica, pero la carcasa y las especificaciones varían. A la hora de elegir su sensor, tenga en cuenta lo siguiente:

.

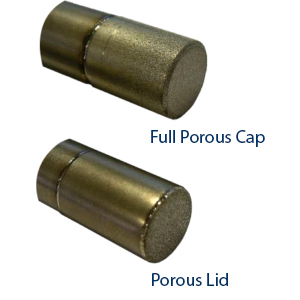

Tipo de tapa: La tapa determina el sensor T10-90 Tiempo de respuesta. PST permite elegir entre dos filtros diferentes: Tipo de tapón poroso completo que permite que el gas entre en el sensor desde cualquier dirección, lo que da como resultado un tiempo de respuesta rápido de < 4 segundos . Tipo de tapa porosa en el que sólo la parte superior (tapa) de la carcasa de detección es porosa. El Tiempo de respuesta de esta variante es <15 segundos .

Estilo de carcasa: el estilo de carcasa que elija variará en función de su aplicación. PST ofrece cuatro tipos básicos de sensores que se tratarán más adelante en este artículo.

Placas de interfaz e instrumentación

PST puede suministrar una placa de interfaz que proporciona la electrónica necesaria para alimentar y controlar la gama de sensores de oxígeno de dióxido de circonio. Alternativamente, si prefiere una solución completa, el OXY-FLEX o Sitema de medición de oxígeno puede ajustarse mejor a sus necesidades. A la hora de elegir la opción que necesita, tenga en cuenta lo siguiente:

Sistema de medición de oxígeno OXY-FLEX

Rango de medición de O2	0.1 – 25% or 0.1 – 100%
Salidas requeridas	Digital (RS485 Modbus o RS232) o analógico (4-20 mA o 0 - 10 Vcc)
ubicación	La longitud del cable es importante para mantener la tensión correcta del calentador del sensor y minimizar la captación de ruido, recomendamos mantener la longitud del cable entre el sensor y la placa de interfaz lo más corta posible.
Comodidad	¿Quiere una solución "lista para usar" o configurar el equipo usted mismo?

Solicitudes

Considere el Medio Ambiente de aplicación en el que trabajará su sensor:
Factores ambientales: La mezcla de gases, la temperatura, la humedad y los niveles de presión tienen una influencia directa en el producto que debe seleccionar; por ejemplo, ¿es el gas corrosivo; alta temperatura; alto contenido de humedad; necesita compensación de la presión barométrica?
Montaje: el lugar donde se va a montar el sensor y la placa de interfaz puede reducir el campo de selección:

• ¿Es necesario sellar el sensor de oxígeno o2; el espacio es un factor restrictivo; si se monta en un conducto de humos, ¿cuál es el grosor de la pared?
• Si se monta en un conducto de humos, ¿cuál es el grosor de la pared?
• ¿Dónde se montará la placa de interfaz; necesita una carcasa; será accesible para calibración/mantenimiento?

A lo largo de este artículo se enumeran aplicaciones típicas; se dan sólo como ejemplos; NO son las únicas aplicaciones en las que funcionan los sensores

.

Tipos de sensores

Hay cuatro tipos básicos de sensores dentro de la familia ZrO2: montados en brida, en miniatura, tipo sonda y atornillados. A continuación se ofrece una breve descripción de cada sensor.

Sonda Lambda con Brida

Tiempo de respuesta T10-90 < 4 seconds (fast response sensor) Tensión del calentador 4.35VDC Rango de temperatura del gas -100°C to +400°C Mounting style Flange mounted for easy sealing into a manifold or sampling chamber. Typical applications Favoured by PST’s aerospace customers, and those requiring high temperature and high pressure integrity.

Miniature Oxygen Sensor

Tiempo de respuesta T10-90 <15 seconds (standard response sensor)10-90 <4 seconds (fast response sensor) Tensión del calentador 4V (standard response sensor) 4.35Vdc (fast response sensor) Rango de temperatura del gas -100°C to +250°C Montaje Puede montarse en placa de circuito impreso Aplicaciones típicas Se utiliza cuando se mide gas ambiente (es decir, cuando el producto completo está sumergido en la atmósfera que se va a medir).

Probe Oxygen Sensor

Tiempo de respuesta T10-90 <15 seconds (standard response sensor)10-90 <4 seconds (fast response sensor) Tensión del calentador 4V (standard response sensor) 4.35Vdc (fast response sensor) Rango de temperatura del gas -100°C to +250°C D13-100°C to +400°C Montaje La sonda está disponible en tres longitudes: 80 mm, 220 mm y 400 mm. Aplicaciones típicas Las sondas más largas son ideales para conductos con paredes más gruesas.

Screw Fit Oxygen Sensor

Tiempo de respuesta T10-90 <4 seconds (fast response sensor) Tensión del calentador 4.35VDC (4.55VDC on BM range) Rango de temperatura del gas -100°C to +250°C Probe insertion distance 28mm, 45mm or 55mm (relative to mounting nut). Montaje Rosca M18x1,5. Longitud total de la sonda 75 mm. Aplicaciones típicas Optimización de la eficiencia de los hornos de calderas de carbón/petróleo/gas/biomasa; control de la atmósfera controlada

Los tipos de sensores anteriores son productos estándar de PST. También ofrecemos la posibilidad de personalizar todos nuestros productos. Si sus especificaciones no figuran en la lista anterior, póngase en contacto con nosotros. Nuestros ingenieros estarán encantados de estudiar las especificaciones de su aplicación y aconsejarle si podemos adaptar un sensor a sus necesidades. Como se ha mencionado anteriormente en este artículo, todos nuestros sensores de oxígeno requieren una interfaz electrónica para funcionar. Encontrará información detallada sobre estos productos en los siguientes enlaces; OXY-LC Interface Board y O2I-FLEX Interface Board
